TLE8209-2E Chip zintegrowanego obwodu 8.6A SPI programowalny H-Bridge IC PG-DSO-20

TLE8209-2E Chip zintegrowanego obwodu 8.6A SPI programowalny H-Bridge IC PG-DSO-20

Opis produktu TLE8209-2E

TLE8209-2E jest programowalnym mostem H SPI, zaprojektowanym do sterowania silnikami prądu stałego w kluczowych dla bezpieczeństwa zastosowaniach motoryzacyjnych.dwa wybieralne ustawienia częstotliwości zabijania i rozbudowana diagnoza za pomocą SPI.
TLE8209-2E monitoruje cyfrowe napięcie zasilania VDD i wyłącza etapy wyjściowe w przypadku nad napięciem lub niskim napięciem VDD,zapewniając w ten sposób bezpieczną ścieżkę wyłączenia w przypadku awarii cyfrowego układu sterowaniaW celu zmniejszenia rozpraszania mocy w ekstremalnych warunkach termicznych próg ograniczenia prądu jest zmniejszany liniowo dla temperatur połączenia powyżej 165°C. W SPI ustawiono bit ostrzegawczy termiczny.Dwa pół mostki mogą być również stosowane niezależnie do napędzania dwóch oddzielnych obciążeń, takich jak żarówki lub jednostronne silniki prądu stałego.

Specyfikacja TLE8209-2E

Charakterystyka TLE8209-2E

Ograniczenie prądu programowalnego od 1,5 do 8,6 typ A.
Całkowita ścieżka RDSon 240 mΩ (zwykle przy Tj=25°C)
napięcie zasilania baterii od 4,5 V do 28 V
Napięcie zasilania logicznego pracy od 4,4 do 5,25 V
Niski prąd czuwania (8 μA typ.)
Wpisy logiczne zgodne z TTL/CMOS
Wszystkie szpilki I/O odporne na nad napięcie do 18 V
Włączyć i wyłączyć wejście
Opieka przed zwarciem i nadciśnieniem
VS wyłączenie pod napięciem
Monitoring nad napięciem i pod napięciem VDD
Wykrycie otwartego obciążenia w stanie wyłączonym
Zmniejszenie prądu zależne od temperatury
Rozległe możliwości diagnostyczne za pomocą interfejsu SPI
Wskaźnik stanu dla diagnostyki podstawowej bez SPI
Konfiguracja jako mostek H lub dwa niezależne pół mostki
Kontrola etapów zasilania za pomocą wejścia równoległego lub za pomocą SPI
Częstotliwość przełączania wyjściowego do 11 kHz
Programowanie przepływu przez SPI
Doskonała wydajność EMC

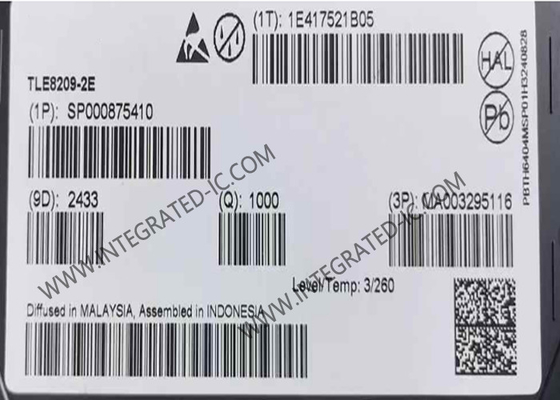

Zdjęcie pakietu TLE8209-2E (PG-DSO-20-71)
