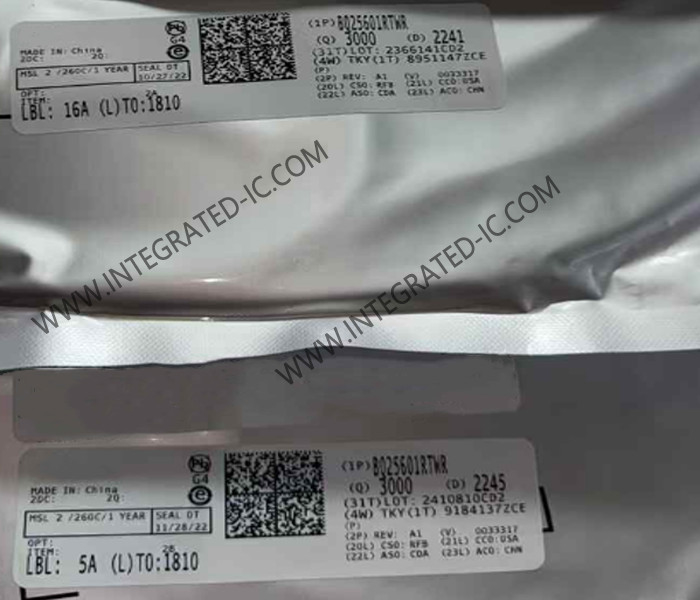

BQ25601RTWR Chip zintegrowanego obwodu I2C sterowany 1-komórkowym 3A ładownikiem akumulatora Buck

BQ25601RTWR Chip zintegrowanego obwodu I2C sterowany 1-komórkowym 3A ładowarką akumulatora Buck

Opis produktu BQ25601RTWR

BQ25601RTWR to wysoce zintegrowane urządzenie do zarządzania ładowaniem akumulatora w trybie przełącznika 3-A i zarządzania ścieżką zasilania systemu dla pojedynczych baterii litowo-jonowych i litowo-polimerowych.Ścieżka zasilania o niskiej impedancji optymalizuje wydajność pracy w trybie przełącznikaI 2C seryjny interfejs z ładowaniem i ustawieniami systemu sprawia, że urządzenie jest naprawdę elastycznym rozwiązaniem.

BQ25601RTWR posiada szybkie ładowanie z wysokim napięciem wejściowym dla szerokiej gamy smartfonów, tabletów i urządzeń przenośnych.Jego napięcie wejściowe i regulacja prądu zapewniają maksymalną moc ładowania akumulatoraWbudowana jest również dioda bootstrap do napędu bramki z wysokiej strony w celu uproszczenia konstrukcji systemu.Interfejs seryjny I 2C z ładowaniem i ustawieniami systemu sprawia, że urządzenie jest naprawdę elastycznym rozwiązaniem.

Specyfikacja BQ25601RTWR

Cechy BQ25601RTWR

Wysokiej wydajności, 1,5 MHz, synchroniczne ładowarki typu buck
- 92% efektywność ładowania przy 2-A z wejścia 5-V
- Zoptymalizowany do wprowadzenia napięcia USB (5 V)
- Wybieralny tryb modulacji częstotliwości impulsów niskiej mocy (PFM) dla operacji o niskim obciążeniu
Wspiera USB On-The-Go (OTG)
- Konwerter wzmacniający o wyjściu do 1,2 A
- 92% wydajność przy wyjściu 1-A
- dokładny limit stałego prądu (CC)
- Miękkie uruchomienie do obciążenia pojemnościowego 500 μF
- Ochrona przed zwarciem
- tryb PFM niskiej mocy dla operacji o niskim obciążeniu
Jednorazowe wejście do obsługi wejścia USB i adapterów wysokiego napięcia
- obsługa zakresu napięcia wejściowego od 3,9 V do 13,5 V z nominalnym maksymalnym absolutnym napięciem wejściowym 22 V
- programowalny limit prądu wejściowego (100 mA do 3,2 A przy rozdzielczości 100 mA) do obsługi USB 2.0, standardy USB 3.0 i adaptery wysokiego napięcia (IINDPM)
- Maksymalne monitorowanie mocy przez napięcie wejściowe do 5,4 V (VINDPM)
- Próg VINDPM automatycznie śledzi napięcie akumulatora
- Automatyczne wykrywanie USB SDP, DCP i niestandardowych adapterów
Wysoka wydajność rozładowania baterii z MOSFETem rozładowania baterii o pojemności 19,5 mΩ
Zarządzanie ścieżką zasilania wąskiej VDC (NVDC)
- Instant-on działa bez baterii lub głęboko rozładowanej
- Idealne działanie diody w trybie uzupełnienia baterii
Kontrola BATFET w celu wspierania trybu statku, budzenia i pełnego zresetowania systemu
Elastyczny tryb autonomiczny i tryb I 2C dla optymalnej wydajności systemu
Wysoka integracja obejmuje wszystkie MOSFETy, wykrywanie prądu i kompensację pętli
Wysoka dokładność
- ±0,5% regulacja napięcia ładowania
- ± 5% przy regulacji prądu ładowania 1,5-A


Zastosowania BQ25601RTWR
Smartfon
Akcesoria do telefonów komórkowych
Sprzęt medyczny
