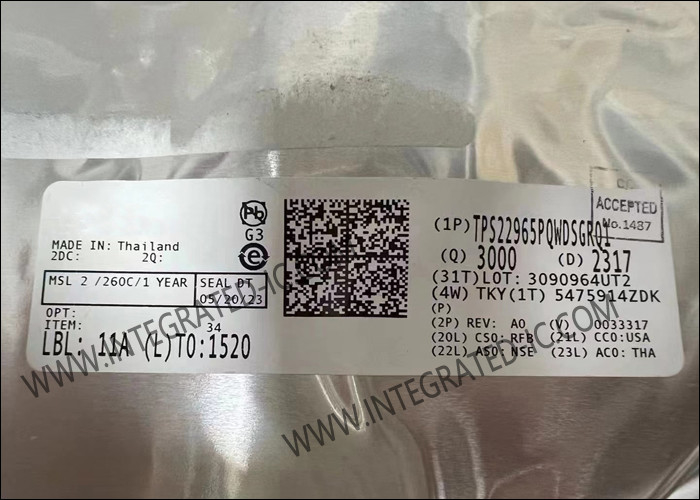

TPS22965PQWDSGRQ1 układ scalony 5,7V Przełączniki obciążenia samochodowego 4A Przełączniki zasilania
Opis produktu TPS22965PQWDSGRQ1
TPS22965PQWDSGRQ1 jest małym, ultra-niskim RON, jednokanałowym przełącznikiem obciążenia z kontrolowanym włączeniem.
TPS22965PQWDSGRQ1 zawiera N-kanałowy MOSFET, który może działać w zakresie napięcia wejściowego od 0,8 V do 5,5 V i może obsługiwać maksymalny ciągły prąd 4 A.Czas wzrostu VOUT jest konfigurowalny, tak aby można było zmniejszyć prąd wpadający.
TPS22965PQWDSGRQ1 zawierają 225-Ω rezystor obciążenia na układzie do szybkiego rozładowania wyjściowego przy wyłączeniu przełącznika.
Specyfikacja TPS22965PQWDSGRQ1
Liczba kanałów:1
Wino (min):0.8V
Vin (maksymalnie):6V
IMAX:4A
Ron (typowy):16mΩ
Prąd wyłączający (ISD) (typ):0.2 μA
Prąd nieruchomy (Iq) (typowy):50 μA
Cechy:Szybkie rozładowanie
Ocena:Produkcja samochodowa
Zakres temperatury pracy:-40°C do 125°C
FET:Wewnętrzne
Rodzaj urządzenia:Przełączniki obciążeniowe
Funkcja:sterowanie prądem nrush
Charakterystyka TPS22965PQWDSGRQ1
Zintegrowany jednokanałowy przełącznik obciążenia
Zakres napięcia wejściowego: od 0,8 V do 5,5 V
Ultra niskie opory (RON)
RON = 16 mΩ przy VIN = 5 V (VBIAS = 5 V)
RON = 16 mΩ przy VIN = 3,6 V (VBIAS = 5 V)
RON = 16 mΩ przy VIN = 1,8 V (VBIAS = 5 V)
4-Maksymalny ciągły prąd przełącznika
Niski prąd w stanie spoczynku (50 μA)
Niski próg wejścia sterowania umożliwia stosowanie logiki 1,2-, 1,8-, 2,5 i 3,3-V
konfigurowalny czas wzrostu
Szybkie rozładowanie wyjściowe (QOD)
Pakiet WSON 8-pin z podkładką termiczną
Zastosowanie TPS22965PQWDSGRQ1
Elektronika samochodowa
• Informacje rozrywkowe
• ADAS ( zaawansowane systemy wspomagania kierowcy)
