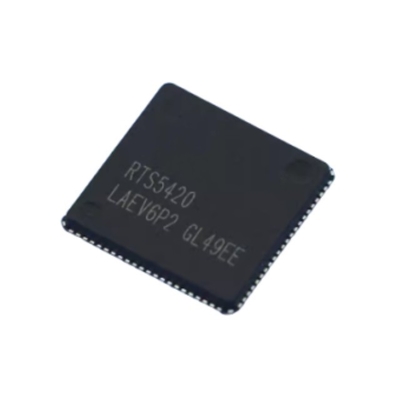

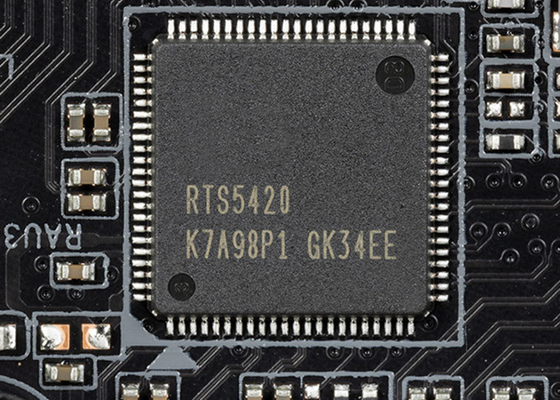

Układ scalony RTS5420 USB3.2 Gen2x1 4-portowy kontroler koncentratora QFN-88

Chip zintegrowanego obwodu RTS5420 USB3.2 Gen2x1 4-port Hub Controller QFN-88

OpisRTS5420

RTS5420 to zaawansowany sterownik USB3.2 Gen2x1 Hub, który działa jako 4-port USB3.2 Gen2x1 Hub i 4-port USB2.0 Hub. Wspiera specyfikacje USB3.2 Gen2x1 i USB2.0,i w pełni od tyłu obsługuje USB3.2 Gen1 (USB3.0),USB1.1W oparciu o architekturę MCU, RTS5420 może łatwo aktualizować FW dla przyszłych aktualizacji specyfikacji lub zapewnić łatwą personalizację funkcji, korzystając z narzędzia ISP.

Dzięki funkcji inteligentnego ładowarki RT, RTS5420 obsługuje najpopularniejsze rozwiązania ładowania i obsługuje BC1.2Ponadto porty ładowarek Apple i Samsung są emulowane na każdym porcie za pośrednictwem mechanizmu Auto-Detection-Switch RTS5420 ′s.

Funkcja ¢ACA-Docking ¢ zdefiniowana przez specyfikację BC1.2 jest również obsługiwana przez port w górnym rzędzie RTS5420.2 jest podłączony do ACA-Dock, działa jako gospodarz różnych urządzeń peryferyjnych USB, takich jak węzeł, klawiatura, mysz, drukarka itp., a jednocześnie urządzenie to będzie otrzymywać ładunek.

Druga funkcja ładowarki w porcie w górnym rzędzie RTS5420 to funkcja "detekcji ładowarki".2 urządzenia podłączone do portu górnego nurtu, w tym CDP, DCP i SDP, i ładować podłączone urządzenie w odpowiednim trybie.

Koszt BOM jest zmniejszany dzięki połączeniu czynników. RTS5420 wdraża 10 Gbps na każdym porcie, wbudowany jest regulator LDO i dostarcza stabilne 3.3V dla RTS5420,i wreszcie konfigurowalne urządzenie Billboard jest zintegrowany, gdy Alt-Mode jest stosowany.

CechyZRTS5420

• Wspiera specyfikację USB 1.1, 2.0, 3.0, 3.1, i 3.2

• Jednoczesne USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0), USB2.0USB1.1

• Architektura MTT (Multiple Transaction Translator) dla USB2.0

• Wszystkie stany zasilania L0/L1/L2 dla USB2.0USB1.1

• Wszystkie stany zasilania U0/U1/U2/U3 dla USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)

• LDM (Link Delay Measurement) dla urządzeń USB3.2 Gen2x1

• PTM (Precision Time Measurement) dla urządzeń USB3.2 Gen2x1

• Przesyłki wielokrotnego włączenia do aplikacji USB3.2 Gen2x1

• Ważone arbitraże w trybie round robin dla USB3.2 Gen1/Gen2x1

• NT1 urządzenie do ładowania

• USB-IF BC1.2 tryb SDP/CDP/DCP/ACA

• Emulacja dedykowanych portów ładowarek Apple i Samsung

• Automatyczne wykrywanie/przejście między różnymi trybami ładowania Różne

• Kontroler SMBUS Slave

• Kontroler I2C Master/Slave

• Kontroler konfiguracji GPIO

• Interfejs SPI dla zewnętrznej funkcji flash ISP

• Zintegrowany regulator LDO o napięciu od 5 V do 3,3 V

• eFUSE do konfiguracji funkcji

• Obsługuje stan "Delink" dla ekstremalnej oszczędności energii

• 88-pin QFN (10 x 10 mm) pakiet

WnioskiZRTS5420

• Komputery przenośne, komputery stacjonarne

• Docks, Dongles

• Monitory

• USB HUB
