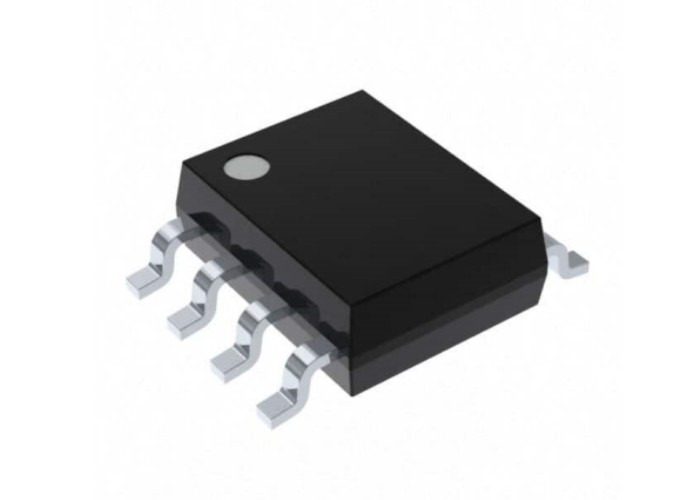

5000 Vrms MAX22245BAWA+ 2-kanałowy wzmocniony izolator cyfrowy 25 Mb/s CMTI 8-SOIC

5000 Vrms MAX22245BAWA+ 2-kanałowy wzmocniony izolator cyfrowy 25 Mb/s CMTI 8-SOIC

Opis produktu MAX22245BAWA +

MAX22245BAWA+ to rodzina 2-kanałowych, wzmocnionych, szybkich, cyfrowych izolatorów galwanicznych o niskim poborze mocy, wykorzystujących zastrzeżoną technologię procesową.Wszystkie urządzenia posiadają wzmocnioną izolację zapewniającą odporność na napięcie znamionowe 5kVRMS przez 60 sekund.Zarówno urządzenia samochodowe, jak i urządzenia ogólnego przeznaczenia są przystosowane do pracy w temperaturze otoczenia od -40°C do +125°C.

Cechy produktuZ MAX22245BAWA+

Cechy MAX22245BAWA+

• Kwalifikacja AEC-Q100 dla urządzeń /V
• Wzmocniona izolacja galwaniczna dla sygnałów cyfrowych
• 8-SOIC z 8 mm pełzania i prześwitu
• Wytrzymuje 5kVRMS przez 60s (VISO)
• Stale wytrzymuje 848VRMS (VIOWM)
• Wytrzymuje przepięcia ±12,8 kV między GNDA i GNDB z przebiegiem 1,2/50 μs
• Wysoki CMTI (50 kV/μs, typ)
• Niskie zużycie energii
• 0,78 mW na kanał przy 1 Mb/s przy VDD_ = 1,8 V
• 1,47 mW na kanał przy 1 Mb/s przy VDD_ = 3,3 V
• 3,28 mW na kanał przy 100 Mb/s przy VDD_ = 1,8 V
• Niskie opóźnienie propagacji i niski jitter
• Maksymalna szybkość transmisji danych do 200 Mb/s
• Niskie opóźnienie propagacji 7ns (typ) przy VDD_ = 3,3V
• Jitter zegara RMS 7,5 ps (typ)
• Zatwierdzenia przepisów bezpieczeństwa
• UL Zgodnie z UL1577
• cUL Zgodnie z Biuletynem CSA 5A
• VDE 0884-11 Wzmocniona izolacja (w toku)

Zastosowania MAX22245BAWA+

• Automobilowy
• Hybrydowy pojazd elektryczny
• Ładowarki
• Systemy zarządzania akumulatorami (BMS)
• Inwertery

Uproszczony schemat aplikacji MAX22245BAWA+

Pin Opis MAX22245BAWA+

Inne typy produktów zaopatrzeniowych

Często zadawane pytania

P: Czy twoje produkty są oryginalne?
Odp .: Tak, wszystkie produkty są oryginalne, naszym celem jest nowy oryginalny import.
P: Jakie masz certyfikaty?
Odp.: Jesteśmy firmą posiadającą certyfikat ISO 9001:2015 i członkiem ERAI.
P: Czy możesz wesprzeć małe zamówienie lub próbkę? Czy próbka jest bezpłatna?
Odp .: Tak, obsługujemy zamówienie próbki i małe zamówienie. Przykładowy koszt różni się w zależności od zamówienia lub projektu.
P: jak wysłać moje zamówienie?Czy to jest bezpieczne?
Odp.: do wysyłki używamy przesyłek ekspresowych, takich jak DHL, Fedex, UPS, TNT, EMS. Możemy również skorzystać z sugerowanego spedytora. Produkty będą dobrze zapakowane i zapewnią bezpieczeństwo, a my jesteśmy odpowiedzialni za uszkodzenie produktu w twoim zamówieniu.
P: A co z czasem realizacji?
Odp .: Możemy wysłać części magazynowe w ciągu 5 dni roboczych. Jeśli nie ma zapasów, potwierdzimy czas realizacji na podstawie ilości zamówienia.
