16-kanałowy przetwornik ultradźwiękowy AFE AFE58JD28ZAV 14-bitowy 65-MSPS lub 12-bitowy 80-MSPS ADC

16-kanałowy przetwornik ultradźwiękowy AFE AFE58JD28ZAV 14-bitowy 65-MSPS lub 12-bitowy 80-MSPS ADC

Opis produktu AFE58JD28ZAV

Urządzenie AFE58JD28ZAV to wysoce zintegrowane, analogowe rozwiązanie typu front-end (AFE) zaprojektowane specjalnie dla systemów ultrasonograficznych, w których wymagana jest wysoka wydajność, niski pobór mocy i niewielkie rozmiary.

Atrybuty produktu AFE58JD28ZAV

Cechy AFE58JD28ZAV

• 16-kanałowy AFE do zastosowań ultradźwiękowych: zoptymalizowane łańcuchy sygnału dla trybów TGC i CW
• Cztery programowalne profile TGC
• Wzmacniacz niskoszumowy (LNA) z:
• Programowalne wzmocnienie: 21 dB, 18 dB i 15 dB
• Amplituda liniowego sygnału wejściowego: 0,37 VPP, 0,5 VPP i 0,71 VPP
• Tłumik sterowany napięciem (VCAT): Zakres tłumienia: 0 dB–36 dB
• Programowalny wzmacniacz wzmocnienia (PGA): 18–27 dB w krokach co 3 dB
• Liniowy filtr dolnoprzepustowy (LPF) trzeciego rzędu: częstotliwość odcięcia od 10 MHz do 30 MHz
• Tryby ADC (SNR bezczynnego kanału): 14-bitowy, 65-MSPS Tryb: 75-dBFS/12-bitowy, 80-MSPS Tryb: 72-dBFS
• Zoptymalizowany pod kątem szumów i zasilania: tryb TGC: 102 mW/kanał przy 0,8 nV/√ Hz,
• 65 MSPS, wyjście 14-bitowe
• Tryb CW: 63 mW/kanał
• Doskonałe dopasowanie wzmocnienia między urządzeniami: ±0,4 dB (typowe)
• Szybkie i spójne odzyskiwanie po przeciążeniu
• Ścieżka fali ciągłej (CW) z: Niskim szumem fazy bliskiej –159 dBc/Hz przy 1 kHz Wyłączenie przesunięcia częstotliwości Nośna 2,5 MHz
• Rozdzielczość fazowa: λ / 16
• Obsługuje zegary 16x i 8x CW
• Tłumienie 3. i 5. harmonicznej o 12 dB
• Cyfrowy demodulator I/Q: Filtr dziesiętny ułamkowy M = 1 do 63 Z
• Przyrosty co 0,25
• Zmniejszenie przepustowości danych po zdziesiątkowaniu
• Wbudowana pamięć RAM z 32 wstępnie ustawionymi profilami
• Interfejs LVDS o prędkości do 1 Gb/s
• Interfejs JESD 5 Gb/s: JESD204B podklasa 0, 1 i 2/2, 4 lub 8 kanałów na linię JESD

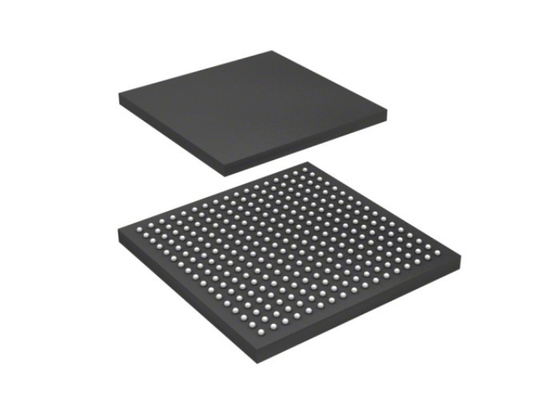

• Małe opakowanie: 15 mm × 15 mm NFBGA-289

Zastosowania AFE58JD28ZAV

• Medyczne obrazowanie ultrasonograficzne
• Nieniszczący sprzęt do oceny
• Sprzęt do obrazowania sonaru

Uproszczony schemat blokowy AFE58JD28ZAV
