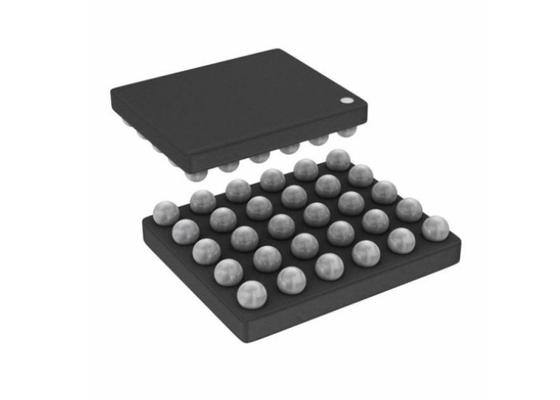

4-kanałowy AFE49I30YZR Bardzo mały zintegrowany analogowy interfejs przedni — AFE 24-bitowy 30-DSBGA

4-kanałowy AFE49I30YZR Bardzo mały zintegrowany analogowy interfejs przedni — AFE 24-bitowy 30-DSBGA

Opis produktu AFE49I30YZR

AFE49I30YZR to analogowy interfejs użytkownika do optycznych bioczujników / PPG i pomiarów EKG.Urządzenie obsługuje do sześciu przełączanych diod elektroluminescencyjnych (LED) i do czterech fotodiod.Można zdefiniować do 24 faz sygnału, a sygnały PPG lub EKG mogą być pozyskiwane z każdej fazy w sposób zsynchronizowany.

Specyfikacja AFE49I30YZR

Cechy AFE49I30YZR

• Obsługuje akwizycję sygnału do 24 faz
• Elastyczny przydział 6 diod LED, 4 PD w każdej fazie PPG
• Zsynchronizowana akwizycja sygnału PPG/EKG z każdą fazą konfigurowalną jako PPG lub EKG i przy różnych szybkościach transmisji danych
• Zsynchronizowane PPG/EKG obsługuje szybkość transmisji danych do 1 kHz
• Tryb tylko EKG obsługuje szybkość transmisji danych do 4 kHz
• Łańcuch sygnałowy PPG:
• SNR systemu do 108 dB przy prądzie 16 µA PD
• Niski prąd do ciągłej pracy na urządzeniu ubieralnym o typowej wartości: 15 µA dla diody LED, 20 µA dla odbiornika
• Nadajnik PPG:
• Obsługuje konfigurację LED ze wspólną anodą
• 8-bitowa programowalna dioda LED z zakresem regulacji od 25 mA do 250 mA
• Tryb świecenia dwóch diod LED równolegle z niezależną kontrolą prądu na fazę
• Programowalny czas włączenia diody LED na fazę
• Jednoczesna obsługa 6 diod LED dla SpO2, HRM lub HRM o wielu długościach fal
• Odbiornik PPG:
• Obsługuje 4 multipleksowane czasowo wejścia fotodiodowe
• 2 równoległe odbiorniki do jednoczesnego próbkowania dwóch kanałów PD
• Indywidualny przetwornik cyfrowo-analogowy z odejmowaniem offsetu otoczenia na każdym wejściu TIA z 8-bitową kontrolą na fazę i zakresem regulowanym do 255-µA
• Indywidualny przetwornik cyfrowo-analogowy z odejmowaniem przesunięcia LED na każdym wejściu TIA z 5-bitowym sterowaniem na fazę i
• Zakres 15,5 µA
• Tłumienie otoczenia blisko 100 dB do 10 Hz
• Filtrowanie szumów z programowalną przepustowością
• Wzmocnienie transimpedancji: 3,7 kΩ do 1 MΩ
• Łańcuch sygnału EKG
• 1-odprowadzeniowe EKG z wyjściem RLD dla odchylenia
• Programowalne wzmocnienie INA w zakresie od 1,6 do 13
• Szum wejściowy <1 µVrms (w paśmie 1-150 Hz) przy częstotliwości próbkowania 4 kHz
• Zintegrowany filtr dolnoprzepustowy 450 Hz
• Wykrywanie odprowadzenia AC, DC z prądem 3,125-100 nA i programowalnym przerwaniem
• Obsługuje tryby zewnętrznego zegara i wewnętrznego oscylatora
• Możliwość akwizycji danych zsynchronizowanych z zegarem nadrzędnym systemu
• Automatyczne anulowanie DC z otoczenia, LED
• FIFO z głębokością 128 próbek
• Interfejs I2C
• DSBGA 2,6 mm × 2,1 mm, skok 0,4 mm
• Materiały eksploatacyjne: Rx: 1,7 V-1,9 V (obejście LDO);1,9 V-3,6 V (z włączonym LDO), Tx: 3 V-5,5 V, IO: 1,7-3,6 V
• Obsługuje pracę z 2 źródłami zasilania - 1,8 V, 5 V

Zastosowania AFE49I30YZR

• EKG na urządzeniu do noszenia
• Zsynchronizowane PPG, EKG dla ciśnienia krwi opartego na PTT
• Optyczne monitorowanie tętna (HRM) i zmienność rytmu serca (HRV) dla urządzeń do noszenia, urządzeń do słuchania
• Pomiary pulsoksymetryczne (SpO2).
• Maksymalne zużycie tlenu (VO2 Max)

Uproszczony schemat AFE49I30YZR
