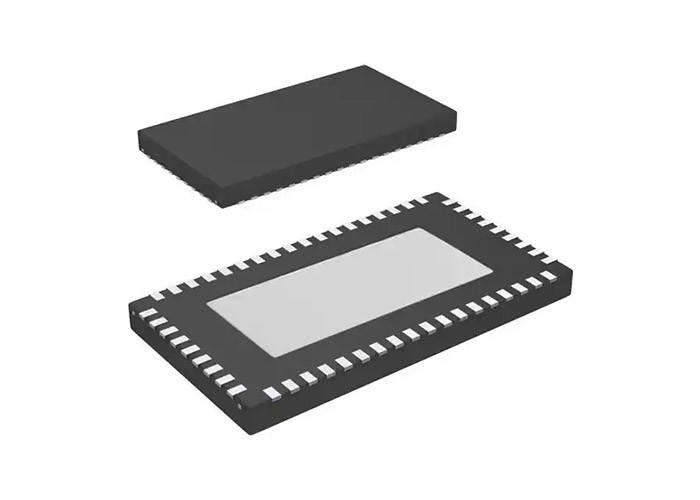

Chip IC DS80PCI800SQ 8 Gb/s 8-kanałowe bufory sygnału z korekcją i deemfazą

Układ scalony DS80PCI800SQ 8 Gb/s 8-kanałowe bufory sygnału z korekcją i deemfazą

Opis produktu ZDS80PCI800SQ

DS80PCI800SQ to energooszczędny, 8-kanałowy repeater z 4-stopniową korekcją wejścia i sterownikiem deemfazy wyjścia w celu zwiększenia zasięgu łączy szeregowych PCI-Express w połączeniach między płytami i kablami.Urządzenie DS80PCI800SQ jest idealne do konfiguracje PCI-Express x8 i x16 o wyższej gęstości oraz automatycznie wykrywa i dostosowuje się do szybkości transmisji danych Gen-1, Gen-2 i Gen-3 w celu łatwej aktualizacji systemu.

SpecyfikacjaDS80PCI800SQ

CechyDS80PCI800SQ

• Automatyczne wykrywanie prędkości i adaptacja do prędkości Gen-1/2/3

• Bezproblemowa obsługa uzgadniania transmisji FIR Gen-3

• EQ odbiornika (do 36 dB), Deemfaza transmisji (do 12 dB)

• Regulowana transmisja VOD: 0,8 do 1,3 Vp-p (tryb pin)

• 0,2 UI resztkowego deterministycznego jittera przy 8 Gb/s po 40 calach FR4 lub 10 m 30-awg kabla PCle

• Niskie rozpraszanie mocy z możliwością wyłączenia nieużywanych kanałów: 65 mW/kanał

• Automatyczne wykrywanie odbiornika (Hot-Plug)

• Wiele trybów konfiguracji: Pins/SMBus/Direct-EEPROM Load

• Układ pinów przepływowych: 54-stykowy WQFN (rozstaw 10 mm x 5,5 mm, 0,5 mm)

• Pojedyncze napięcie zasilania: 2,5 lub 3,3 V (do wyboru)

• ±3 KV HBM Ocena ESD

• Zakres temperatury roboczej od -40 ℃ do 85 ℃

Typowy schemat blokowy aplikacji DS80PCI800SQ
