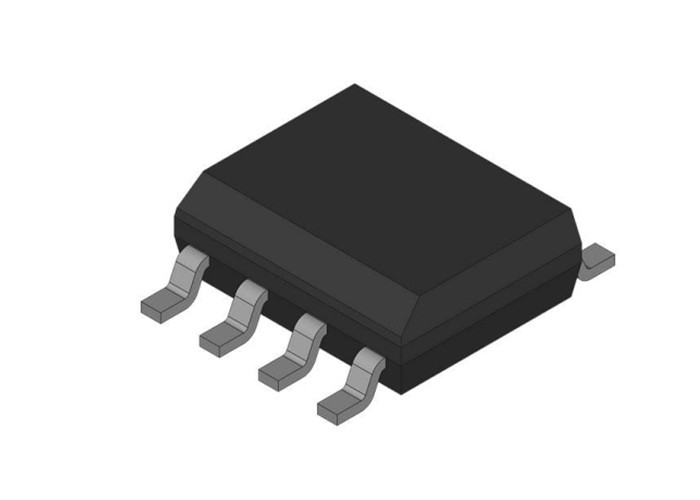

Chip scalony TEA1761T/N2/DG Kontroler prostownika synchronicznego Greenchip

Układ scalony TEA1761T/N2/DGSterownik prostownika synchronicznego Greenchip

Opis produktu TEA1761T/N2/DG

TEA1761T/N2/DG jest członkiem nowej generacji układów scalonych kontrolera prostownika synchronicznego (SR) do zasilaczy impulsowych.Jego wysoki poziom integracji pozwala na zaprojektowanie ekonomicznego zasilacza z bardzo małą liczbą komponentów zewnętrznych.

TEA1761T/N2/DG jest układem scalonym kontrolera przeznaczonym do prostowania synchronicznego po stronie wtórnej przetwornic trybu przewodzenia nieciągłego i quasi-rezonansowych typu flyback.Oprócz elektroniki do prostowania synchronicznego, posiada również układy scalone do regulacji napięcia wyjściowego i prądu wyjściowego.

TEA1761T/N2/DG jest wytwarzany w procesie Silicon On Insulator (SOI).Ten proces SOI umożliwia szeroki zakres operacji.

Cechy TEA1761T/N2/DG

• Połączona funkcja prostowania synchronicznego i podstawowego sterowania sprzężeniem zwrotnym
• Szeroki zakres napięcia zasilania (od 8,6 V do 38 V)
• Wysoki poziom integracji, skutkujący bardzo małą liczbą komponentów zewnętrznych
• Szeroki zakres napięcia wyjściowego transoptora (od 3,5 V do 38 V)
• Dokładne wewnętrzne napięcie odniesienia do kontroli napięcia (w granicach 1%)
• Wysokie napięcie wyjściowe sterownika 10 V do sterowania wszystkimi markami MOSFET do najniższego RDSon 2.2
• Niski pobór prądu
• Wysoka wydajność systemu od zera do pełnego obciążenia 2.3
• Zabezpieczenie podnapięciowe
• Wewnętrzna ochrona przed przegrzaniem

Docelowe zastosowania TEA1761T/N2/DG

• Adaptery
• Ładowarka
• telewizor LCD

Schemat blokowy TEA1761T/N2/DG

Konfiguracja pinów TEA1761T/N2/DG
