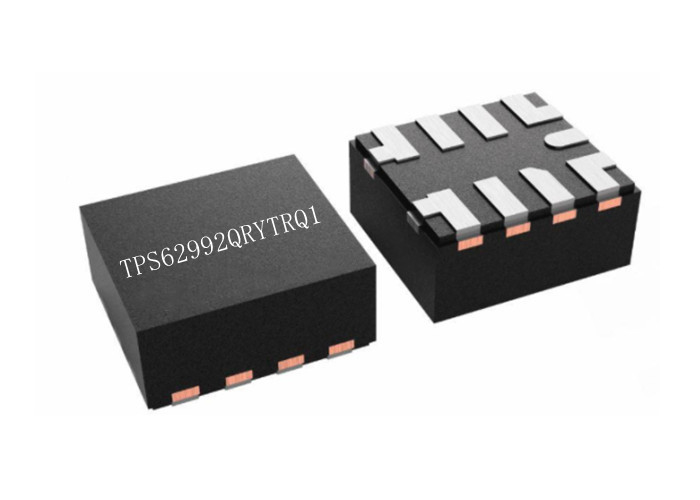

3 V do 10 V TPS62992QRYTRQ1 2 A o niskim IQ motoryzacyjny synchroniczny przetwornica Buck

3 V do 10 V TPS62992QRYTRQ1 2 A o niskim IQ motoryzacyjny synchroniczny przetwornica Buck

Opis produktu TPS62992QRYTRQ1
TPS62992QRYTRQ1 to bardzo wydajna, mała i elastyczna synchroniczna przetwornica obniżająca napięcie DC-DC, która jest łatwa w użyciu.Wybieralna częstotliwość przełączania 2,5 MHz lub 1,0 MHz umożliwia zastosowanie małych cewek indukcyjnych i zapewnia szybką reakcję przejściową.Urządzenie obsługuje wysoką dokładność VOUT wynoszącą ± 1,5% w całym zakresie temperatur roboczych oraz zwiększoną wydajność przejściowego obciążenia dzięki topologii DCS-Control.Szeroki zakres napięć wejściowych od 3 V do 10 V obsługuje różne nominalne wejścia, takie jak szyny zasilające 9 V, jedno- lub wieloogniwowe Li-Ion oraz szyny 5 V lub 3,3 V.
TPS62992QRYTRQ1 może automatycznie przejść w tryb oszczędzania energii (jeśli wybrano automatyczne PFM lub PWM) przy niewielkich obciążeniach, aby utrzymać wysoką wydajność.Dodatkowo, aby zapewnić wysoką wydajność przy bardzo małych obciążeniach, urządzenie charakteryzuje się niskim typowym prądem spoczynkowym wynoszącym 4 µA.AEE, jeśli jest włączone, zapewnia wysoką wydajność w zakresie VIN, VOUT i prądu obciążenia.Urządzenie zawiera wejście MODE/Smart-CONF do ustawienia wewnętrznego i zewnętrznego dzielnika, częstotliwości przełączania, rozładowania napięcia wyjściowego oraz automatycznego trybu oszczędzania energii lub wymuszonej pracy PWM.

Specyfikacja TPS62992QRYTRQ1

Cechy TPS62992QRYTRQ1

• Certyfikat AEC-Q100 do zastosowań motoryzacyjnych:
• Stopień temperatury 1: –40°C do +125°C, TA
• Klasyfikacja urządzenia poziomu 2 HBM ESD
• Klasyfikacja poziomu C4B CDM ESD
• Bezpieczeństwo funkcjonalne
• Dostępna dokumentacja ułatwiająca projektowanie systemu bezpieczeństwa funkcjonalnego
• Rozszerzony zakres TJ: do 165°C
• Wysokowydajna topologia DCS-Control
• RDS(ON): strona górna 62 mΩ, strona dolna 22 mΩ
• Bezproblemowe przejście PWM/PFM
• 4-µA niskie IQ (typowe)
• Ciągły prąd wyjściowy do 2 A
• ±1,5% dokładność napięcia wyjściowego w temp
• Konfigurowalne opcje napięcia wyjściowego:
• Zewnętrzny rozdzielacz VFB od 0,6 V do 5,5 V
• 16 opcji od 0,4 V do 5,5 V
• Elastyczność dzięki pinowi MODE/S-CONF
• Częstotliwość przełączania 2,5 MHz lub 1,0 MHz
• Wymuszone PWM lub Auto PFM (tryb oszczędzania energii) z opcją dynamicznej zmiany trybu
• Nie wymaga zewnętrznego kondensatora ładowania początkowego
• Zabezpieczenie przed przetężeniem i przegrzaniem
• 100% tryb cyklu pracy
• Precyzyjne wejście włączające
• Regulowany miękki start i śledzenie
• Moc wyjściowa dobra
• Zoptymalizowany układ pinów dla routingu jednowarstwowego
• Zwilżalny pakiet VQFN 2,2 mm × 2,0 mm z podziałką 0,5 mm

Zastosowania TPS62992QRYTRQ1

• ADAS
• Elektronika nadwozia i oświetlenie
• Infotainment i klaster
• Układy hybrydowe, elektryczne i układy napędowe

Schemat funkcjonalny TPS62992QRYTRQ1

Uproszczony schemat TPS62992QRYTRQ1

Konfiguracje pinów TPS62992QRYTRQ1
