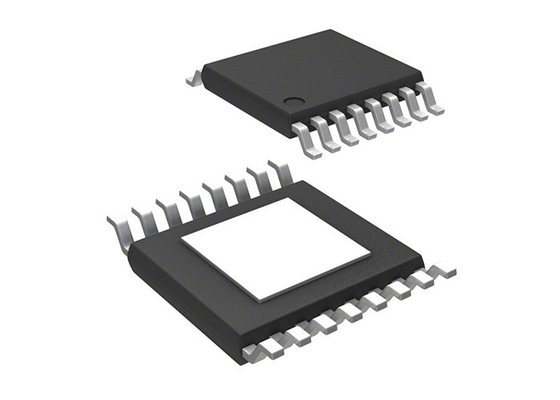

TPS92691QPWPRQ1 wielotopologiczny sterownik LED ze wzmacniaczem wykrywania prądu typu „rail-to-rail”

TPS92691QPWPRQ1 wielotopologiczny sterownik LED ze wzmacniaczem wykrywania prądu typu „rail-to-rail”

Opis produktu ZTPS92691QPWPRQ1

TPS92691QPWPRQ1 to wszechstronny kontroler LED, który może obsługiwać szereg topologii sterowników podwyższających lub obniżających napięcie.Urządzenie wykorzystuje technikę sterowania trybem prądu szczytowego o stałej częstotliwości z programowalną częstotliwością przełączania, kompensacją nachylenia i taktowaniem łagodnego startu.Zawiera wysokonapięciowy (65 V) wzmacniacz czujnika prądu między szynami, który może bezpośrednio mierzyć prąd LED za pomocą szeregowego rezystora czujnikowego po stronie wysokiego lub niskiego napięcia.Wzmacniacz został zaprojektowany tak, aby osiągnąć niskie napięcie niezrównoważenia wejściowego i dokładność prądu diody LED lepszą niż ±3% w zakresie temperatur złącza od 25 ℃ do 140 ℃ i wyjściowym zakresie napięcia wspólnego od 0 do 60 V.

SpecyfikacjaTPS92691QPWPRQ1

CechyTPS92691QPWPRQ1

• Szerokie napięcie wejściowe: od 4,5 V do 65 V
• Szeroki zakres napięcia wyjściowego: od 2 V do 65 V
• Wzmacniacz wykrywania prądu typu rail-to-rail o niskim napięciu wejściowym
• Lepsza niż ±3% dokładność prądu LED w zakresie od 25 ℃ do 140 ℃C Zakres temperatury złącza
• Kompatybilny z implementacjami wykrywania prądu High-Side i Low-Side
• Wysokoimpedancyjne analogowe wejście regulacji prądu LED (IADJ) ze współczynnikiem kontrastu ponad 15:1
• Ponad 1000:1 współczynnik ściemniania PWM serii FET ze zintegrowaną serią N-Channel Dim Driver
• Ciągłe wyjście monitora prądu LED do wykrywania i diagnozowania usterek systemu
• Programowalna częstotliwość przełączania z możliwością synchronizacji zegara zewnętrznego
• Programowalny miękki start i kompensacja nachylenia
• Obwody kompleksowej ochrony przed awariami, w tym blokada podnapięciowa VCC (UVLO), ochrona przed przepięciami wyjściowymi (OVP), ograniczenie prądu przełącznika cykl po cyklu i ochrona termiczna

ZastosowaniaTPS92691QPWPRQ1

• Zastosowania oświetlenia zewnętrznego w motoryzacji
• Zastosowania oświetlenia architektonicznego i ogólnego

Typowy schemat aplikacji sterownika LED Boost dla TPS92691QPWPRQ1
