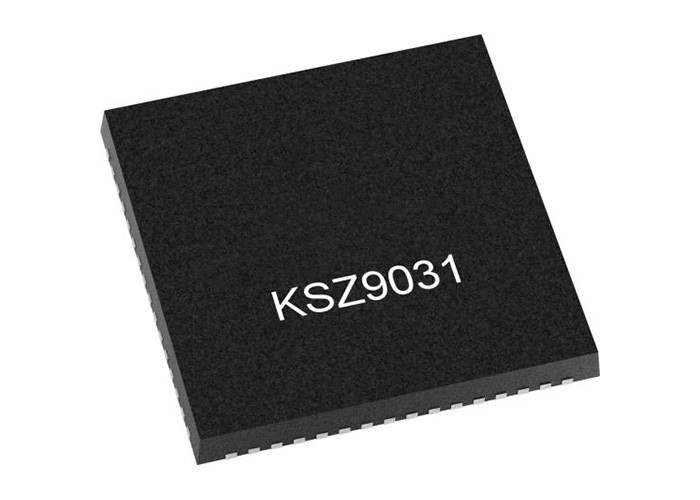

Chip scalony KSZ9031RNXIA Gigabit Ethernet Transceiver z RGMII

Chip scalony KSZ9031RNXIA Gigabit Ethernet Transceiver z RGMII

Opis produktu ZKSZ9031RNXIA

KSZ9031RNXIA to w pełni zintegrowany nadajnik-odbiornik warstwy fizycznej Ethernet o trzech prędkościach do transmisji i odbioru danych za pomocą standardowej nieekranowanej skrętki (UTP) CAT-5.
KSZ9031RNXIA zapewnia interfejs Reduced Gigabit Media Independent Interface (RGMII) do bezpośredniego połączenia z RGMII MAC w procesorach i przełącznikach Gigabit Ethernet w celu przesyłania danych z szybkością 10/100/1000 Mb/s.
KSZ9031RNXIA zmniejsza koszt płytki i upraszcza układ płytki dzięki zastosowaniu wbudowanych rezystorów końcowych dla czterech par różnicowych oraz dzięki integracji kontrolera LDO do sterowania tanim MOSFET-em zasilającym rdzeń 1,2 V.

Specyfikacja KSZ9031RNXIA

CechyKSZ9031RNXIA

• Jednoukładowy nadajnik-odbiornik Ethernet 10/100/1000 Mb/s odpowiedni do zastosowań IEEE 802.3

• Timing RGMII obsługuje opóźnienie na chipie zgodnie z RGMII w wersji 2.0, z opcjami programowania dla zewnętrznego opóźnienia i dokonywania regulacji i korekt ścieżek czasowych TX i RX

• RGMII z tolerancyjnymi wejściami/wyjściami 3,3 V/2,5 V/1,8 V

• Automatyczna negocjacja w celu automatycznego wyboru najwyższej szybkości łącza (10/100/1000 Mb/s) i trybu dupleksu (połowa/pełny)

• Rezystory końcowe na chipie dla par różnicowych

• Wbudowany kontroler LDO do obsługi pojedynczego zasilania 3,3 V – wymaga tylko jednego zewnętrznego FET do wygenerowania 1,2 V dla rdzenia

• Obsługa ramek Jumbo do 16 KB

• Wyjście zegara odniesienia 125 MHz

• Wykrywanie energii Tryb wyłączania w celu zmniejszenia zużycia energii, gdy kabel nie jest podłączony

Aplikacje doceloweZ KSZ9031RNXIA

• Drukarka laserowa/sieciowa

• Sieciowa pamięć masowa (NAS)

• Serwer sieciowy

• Gigabitowa sieć LAN na płycie głównej (GLOM)

• Brama szerokopasmowa

• Gigabitowy router SOHO/SMB

• IPTV

• Dekoder IP

• Konsola do gier

• Centrum multimediów Triple-Play (dane, głos, wideo).

• Kontrola przemysłowa

• Sieci samochodowe w pojazdach
