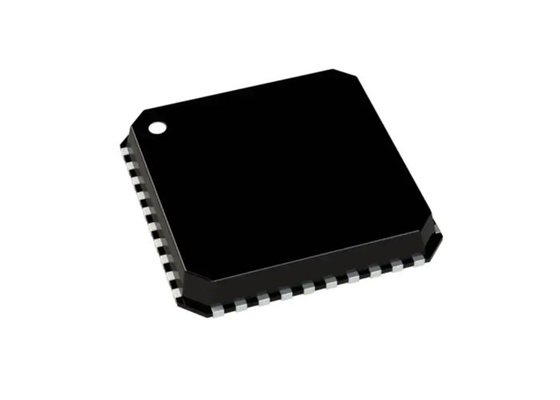

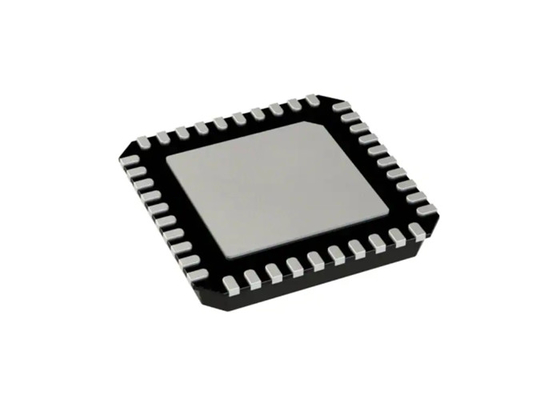

Układ scalony ADUC7022BCPZ62 62KB 12-bitowe mikrokontrolery ARM — MCU

Układ scalony ADUC7022BCPZ62 62 KB 12-bitowe mikrokontrolery ARM — MCU

Opis produktu ADUC7022BCPZ62

ADUC7022BCPZ62 to w pełni zintegrowane, 12-bitowe systemy akwizycji danych 1 MSPS, zawierające wysokowydajne wielokanałowe przetworniki ADC, 16-bitowe/32-bitowe mikrokontrolery i pamięć Flash®/EE w jednym układzie scalonym.
ADUC7022BCPZ62 ADC składa się z maksymalnie 12 wejść single-ended.Dostępne są dodatkowe cztery wejścia, ale są one multipleksowane za pomocą czterech pinów wyjściowych przetwornika cyfrowo-analogowego.Cztery wyjścia DAC są dostępne tylko w niektórych modelach.Jednak w wielu przypadkach, gdy wyjścia DAC nie są obecne, piny te mogą być nadal używane jako dodatkowe wejścia ADC, dając maksymalnie 16 kanałów wejściowych ADC.ADC może pracować w trybie wejścia single-ended lub różnicowego.Napięcie wejściowe ADC wynosi 0 V do VREF.Odniesienie pasma wzbronionego o niskim dryfie, czujnik temperatury i komparator napięcia uzupełniają zestaw urządzeń peryferyjnych ADC.

Specyfikacja ADUC7022BCPZ62

Cechy ADUC7022BCPZ62

• We/wy analogowe
• Wielokanałowy, 12-bitowy, 1 MSPS ADC Do 16 kanałów ADC
• Tryby w pełni różnicowe i single-ended
• Zakres wejścia analogowego 0 V do VREF 12-bitowe wyjściowe przetworniki DAC Do 4 dostępnych wyjść DAC
• Odniesienie napięcia na chipie
• Wbudowany czujnik temperatury (±3°C)
• Porównywarka napięcia
• mikrokontroler
• Rdzeń ARM7TDMI, 16-bitowa/32-bitowa architektura RISC
• Port JTAG obsługuje pobieranie i debugowanie kodu
• Opcje zegara
• Przycięty oscylator na chipie (±3%)
• Szkiełko zegarka zewnętrznego
• Zewnętrzne źródło zegara do 44 MHz
• 41,78 MHz PLL z programowalnym dzielnikiem
• Zobacz arkusz danych, aby uzyskać informacje o dodatkowych funkcjach

Zastosowania ADUC7022BCPZ62

• Przemysłowe systemy sterowania i automatyki
• Inteligentne czujniki, precyzyjne oprzyrządowanie
• Systemy stacji bazowych, sieci optyczne

Funkcjonalny schemat blokowy ADUC7022BCPZ62

Konfiguracja pinów ADUC7022BCPZ62
