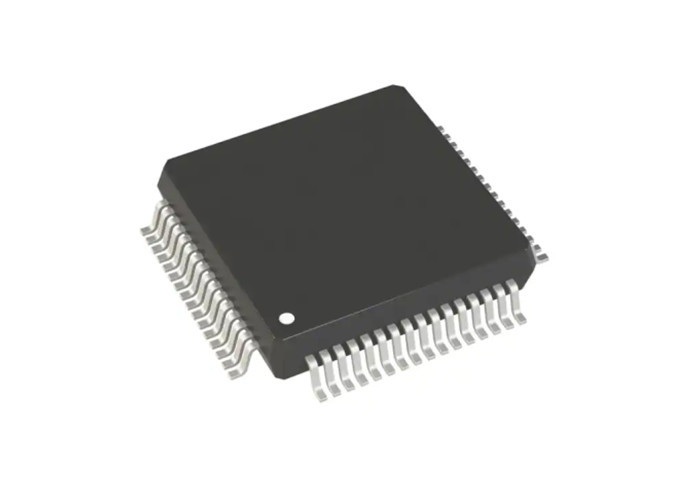

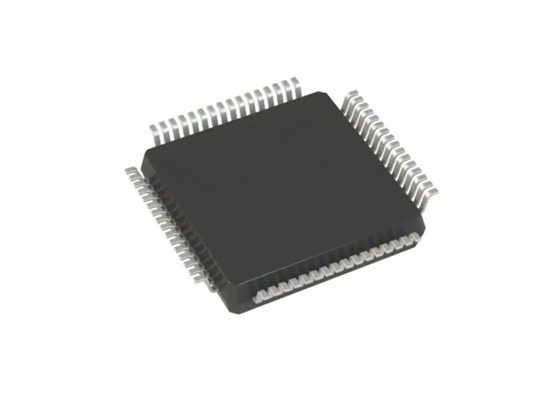

8 kanałów AD7606BSTZ 16-bitowy system synchronicznej akwizycji danych LQFP64

8 kanałów AD7606BSTZ 16-bitowy system synchronicznej akwizycji danych LQFP64

Opis produktu AD7606BSTZ

AD7606BSTZ to 16-bitowe, symultaniczne próbkowanie, analogowo-cyfrowe systemy akwizycji danych (DAS) z odpowiednio ośmioma, sześcioma i czterema kanałami.Każda część zawiera analogowe zabezpieczenie wejścia, filtr antyaliasingowy drugiego rzędu, wzmacniacz track-and-hold, 16-bitowy przetwornik analogowo-cyfrowy (ADC) z sukcesywną aproksymacją ładunku, elastyczny filtr cyfrowy, napięcie odniesienia 2,5 V i bufor odniesienia oraz szybkie interfejsy szeregowe i równoległe.

AD7606BSTZ działa z pojedynczym zasilaniem 5 V i może obsługiwać rzeczywiste dwubiegunowe sygnały wejściowe ±10 V i ±5 V podczas próbkowania z przepustowością do 200 kSPS dla wszystkich kanałów.Obwody zabezpieczające zaciski wejściowe mogą tolerować napięcia do ±16,5 V. AD7606 ma analogową impedancję wejściową 1 MΩ, niezależnie od częstotliwości próbkowania.Praca z pojedynczym zasilaniem, filtrowanie na chipie i wysoka impedancja wejściowa eliminują potrzebę stosowania wzmacniaczy operacyjnych sterownika i zewnętrznych zasilaczy bipolarnych.
Filtr antyaliasingowy AD7606BSTZ ma częstotliwość odcięcia 3 dB przy 22 kHz i zapewnia tłumienie antyaliasingu na poziomie 40 dB przy próbkowaniu z szybkością 200 kSPS.Elastyczny filtr cyfrowy jest sterowany pinami, co poprawia współczynnik SNR i zmniejsza szerokość pasma o 3 dB.

Specyfikacja AD7606BSTZ

Cechy AD7606BSTZ

• 8/6/4 jednocześnie próbkowanych wejść
• Prawdziwe dwubiegunowe zakresy wejść analogowych: ±10 V, ±5 V
• Pin-to-pin kompatybilny z najnowocześniejszym AD7606B
• Pojedyncze zasilanie analogowe 5 V i VDRIVE od 2,3 V do 5 V
• W pełni zintegrowane rozwiązanie do akwizycji danych
• Zabezpieczenie wejścia analogowego
• Bufor wejściowy z impedancją wejścia analogowego 1 MΩ
• Analogowy filtr antyaliasingowy drugiego rzędu
• Wbudowany dokładny bufor referencyjny i referencyjny
• 16-bitowy ADC z 200 kSPS na wszystkich kanałach
• Możliwość nadpróbkowania z filtrem cyfrowym
• Elastyczny interfejs równoległy/szeregowy
• Zgodność z SPI/QSPI™/MICROWIRE™/DSP
• Wydajność
• Wartość znamionowa ESD 7 kV na analogowych kanałach wejściowych
• 95,5 dB SNR, −107 dB THD
• ±0,5 LSB INL, ±0,5 LSB DNL
• Niska moc: 100 mW
• Tryb czuwania: 25 mW
• Zakres temperatur: od -40°C do +85°C
• 64-odprowadzeniowy pakiet LQFP

Zastosowania AD7606BSTZ

• Systemy monitorowania i ochrony linii elektroenergetycznych
• Sterowanie silnikiem wielofazowym
• Systemy oprzyrządowania i sterowania
• Wieloosiowe systemy pozycjonowania
• Systemy akwizycji danych (DAS)

Funkcjonalny schemat blokowy AD7606BSTZ

Konfiguracja pinów AD7606BSTZ
