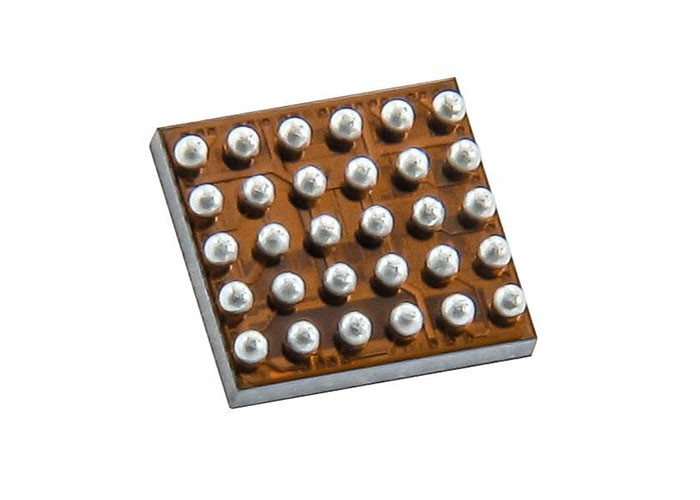

MAX77654BENV + T Układ scalony Układ scalony 30WLP Zarządzanie energią PMIC ogólnego przeznaczenia

Układ scalony układu scalonego MAX77654BENV+T Zarządzanie energią PMIC ogólnego przeznaczenia 30-WLP

Ogólny opis

MAX77654BENV+T zapewnia wysoce zintegrowane rozwiązania do ładowania akumulatorów i zasilania dla aplikacji o niskim poborze mocy, w których rozmiar i wydajność mają kluczowe znaczenie.Układ scalony jest wyposażony w regulator buck-boost SIMO, który zapewnia trzy niezależnie programowalne szyny zasilające z jednej cewki indukcyjnej, aby zminimalizować całkowity rozmiar rozwiązania.Dwa LDO 100mA zapewniają tłumienie tętnień dla audio i innych aplikacji wrażliwych na hałas.LDO można również skonfigurować jako przełączniki obciążenia, aby zarządzać zużyciem energii przez odłączenie zewnętrznych bloków, gdy nie jest to wymagane.Wysoce konfigurowalna ładowarka liniowa obsługuje szeroki zakres pojemności akumulatorów Li+ i obejmuje monitorowanie temperatury akumulatora dla dodatkowego bezpieczeństwa (JEITA).

To urządzenie zawiera trzy GPIO i analogowy multiplekser, który przełącza kilka wewnętrznych sygnałów napięciowych i prądowych do zewnętrznego węzła w celu monitorowania za pomocą zewnętrznego ADC.Dwukierunkowy interfejs szeregowy I2C umożliwia konfigurowanie i sprawdzanie stanu urządzeń.Wewnętrzny sterownik włączania/wyłączania zapewnia kontrolowaną sekwencję uruchamiania regulatorów i zapewnia funkcję nadzorczą, gdy są one włączone.Liczne opcje programowane fabrycznie pozwalają na dostosowanie urządzenia do wielu zastosowań, co skraca czas wprowadzania na rynek.

Korzyści i funkcje

3x wyjście, regulator buck-boost z jedną cewką i wieloma wyjściami (SIMO)
Obsługuje szeroki zakres napięcia wyjściowego od 0,8 V do 5,5 V dla wszystkich kanałów SIMO
2x 100mA LDO/LSW
Ładowarka Smart Power Selector™ Li+/Li-Poly
3x Zasoby GPIO
Analogowe wyjście MUX do monitorowania mocy
Fabryczny tryb wysyłki (< 200nA IQ)
Prąd wyłączenia 0,3 μA
Prąd roboczy 6μA (3 kanały SIM + 2LDO)
Ładowarka zoptymalizowana pod kątem małego rozmiaru baterii
Programowalny prąd szybkiego ładowania od 7,5mA do 300mA
Programowalne napięcie regulacji akumulatora od 3,6 V do 4,6 V
Programowalny prąd zakończenia od 0,375mA do 45mA
Monitory temperatury akumulatora JEITA dostosowują prąd ładowania i napięcie regulacji akumulatora, aby zapewnić bezpieczne ładowanie
Elastyczny i konfigurowalny
Interfejs kompatybilny z I2C i GPIO

Aplikacje

Słuchawki Bluetooth, urządzenia słyszalne
Głośniki bezprzewodowe
Monitory sprawności, zdrowia i aktywności
Urządzenia do noszenia
Monitory bezpieczeństwa i ochrony
Węzły czujnikowe
Przenośne urządzenia konsumenckie
Internet rzeczy (IoT)

Uproszczony schemat blokowy
